Transformar ventilador comum em smart wifi com Alexa e RF

Autor: Zap Casa Inteligente

Material necessário:

Link do SONOFF + controle RF

https://www.asnweb.com.br/p/87760/a/

  • Sonoff Dimmer D1
  • Ventilador
  • Controle RF Sonoff
  • Fios (neutro, fase, e retorno)
  • Ponte para o retorno do ventilador
  • Alexa se desejar comando de voz

Passo 1: Desligue a energia da sua instalação

Antes de qualquer coisa, desligue a energia no disjuntor para evitar acidentes durante a instalação.

Passo 2: Conectando os fios no Sonoff Dimmer D1

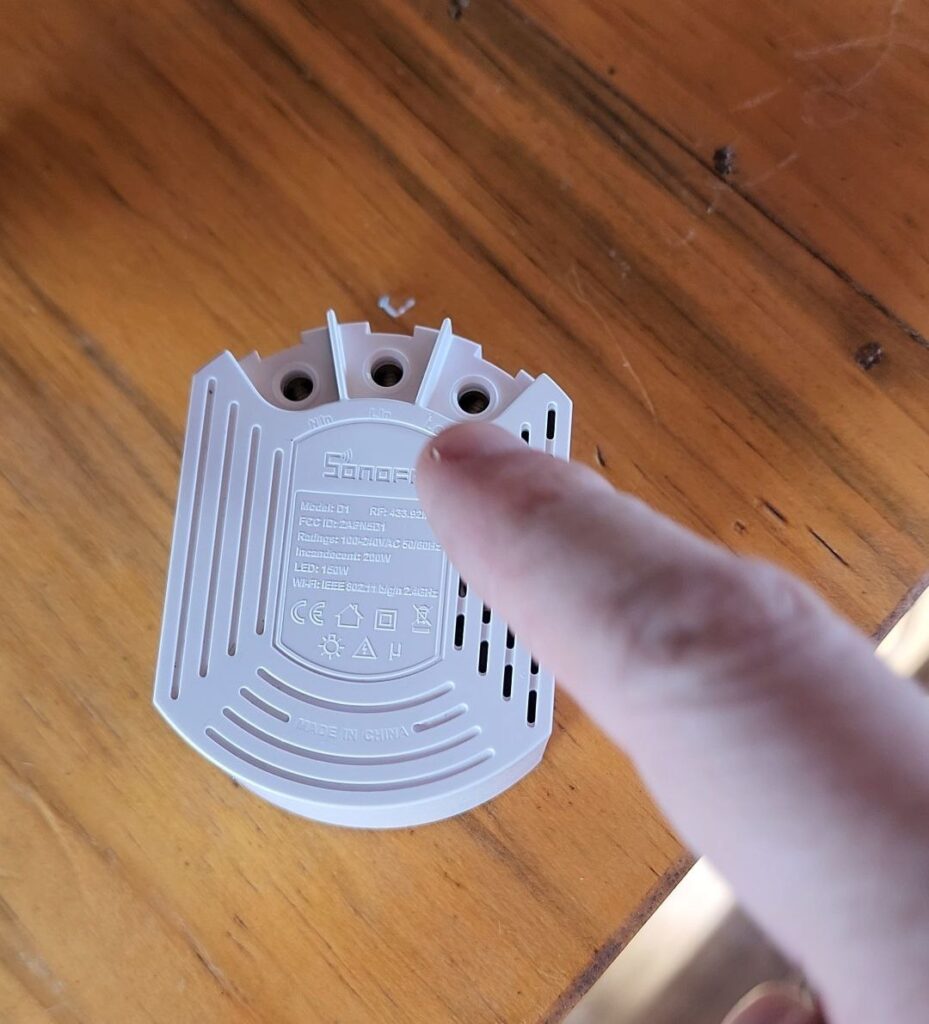

  1. Identifique os terminais do Sonoff Dimmer D1:
    • N (Neutro): Fio neutro da rede elétrica.
    • L (Fase): Fase da rede elétrica (geralmente fio preto ou vermelho).
    • L1 (Fase de retorno): Fase de retorno que alimentará o ventilador.
  2. Conecte os fios:
    • Neutro da sua casa ao terminal N do Sonoff Dimmer D1.
    • Fase (provindo do disjuntor) ao terminal L do Sonoff Dimmer D1.
    • L1 (Fase de retorno) ao ventilador.
    Observação:
    • O L1 é a fase de retorno, então o ventilador receberá energia através deste fio. A partir do Sonoff Dimmer D1, ele controlará a intensidade do ventilador (com o ajuste de intensidade de luz, que também pode ser usado para ventiladores, dependendo do modelo).

Adicione o DIMMER D1 no app eWelink via wifi 2.4ghz e depois habilite a Skill eWelink na Alexa.

Passo 3: Instalação do Controle RF Sonoff

Agora, para controlar o ventilador pelo controle remoto RF, siga os passos abaixo:

  1. Conecte o controle RF Sonoff ao Dimmer D1:
    • O controle RF Sonoff utiliza comunicação via rádiofrequência (RF) para interagir com o Sonoff Dimmer D1.
    • Siga as instruções do manual do controle RF Sonoff para emparelhar o controle remoto com o Sonoff Dimmer D1.
  2. Emparelhamento do controle remoto com o Dimmer D1:
    • No Sonoff Dimmer D1, ligue-o na tomada com qualquer botão do RF pressionado. Vai ouvir o bip.
    • Pressione o botão no controle RF Sonoff para emparelhar.
    • O Sonoff Dimmer D1 e o controle RF agora devem estar emparelhados e prontos para controlar o ventilador.

Passo 4: Testando a instalação

  1. Ligue a energia no disjuntor.
  2. Com o controle remoto RF Sonoff, ligue e desligue o ventilador para garantir que a comunicação está funcionando.
  3. O Sonoff Dimmer D1 também deve permitir o controle da intensidade do ventilador, semelhante a um controle de intensidade de lâmpada, já que o Sonoff Dimmer é capaz de variar a intensidade da carga conectada.
  4. Basta deixar o botão do ventilador no 3 e controlar pela Alexa e controle.

Passo 5: Configuração final

  • Agora, você pode controlar o ventilador tanto pelo controle remoto RF Sonoff quanto pelo Sonoff Dimmer D1.
  • Se desejar, pode integrar o Sonoff Dimmer D1 com uma plataforma como o Home Assistant para controle remoto via smartphone.

Observações adicionais:

  • Compatibilidade do ventilador: Verifique se o ventilador é compatível com controle. Ideal até 250w de potência. Pois é o máximo do sonoff.
  • Controle de RF: O controle RF Sonoff pode ter um alcance limitado, então certifique-se de que o controle está dentro do alcance adequado para funcionamento.

Com esses passos, você terá seu ventilador funcionando com controle tanto pelo Sonoff Dimmer D1 quanto pelo controle remoto RF Sonoff.
