Sensor de Fluxo de Água YF-S201 no Home Assistant via ESPHome

Quer monitorar o consumo de água da sua casa inteligente? Com o sensor YF-S201 e um ESP8266 NodeMCU, você faz isso de forma simples e barata!

🧰 Materiais Necessários:

• Sensor de fluxo YF-S201
• ESP8266 NodeMCU v2/v3
• Mangueira compatível (se desejar testar com água)
• Fonte 5V ou USB
• Links pra compra em: https://www.asnweb.com.br/c/2034/a/

---

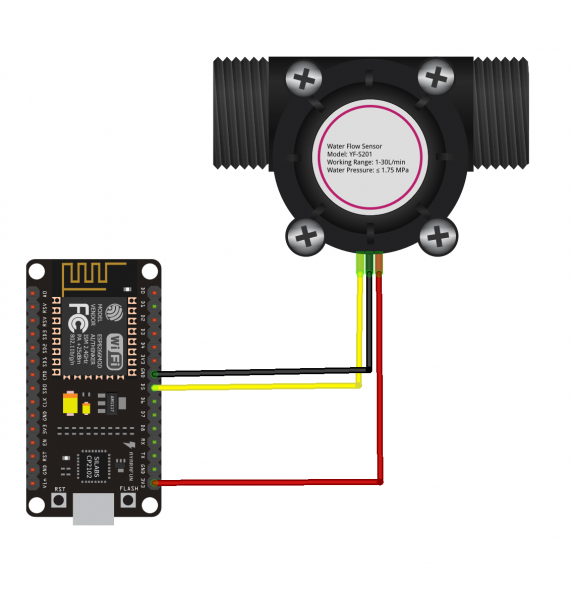

🔌 Ligação dos Fios:

Sensor YF-S201	ESP8266 NodeMCU
Vermelho (VCC)	VIN (5V)
Preto (GND)	G (GND)
Amarelo (Saída)	D1 (GPIO5 por exemplo)

Após instalar o seu ESP no Home Assistant, usando ESPHOME, poderá subir o código YAML e adicionar o sensor dessa maneira:

sensor:
  - platform: pulse_counter
    pin: GPIO14
    name: "Fluxo de Água"
    unit_of_measurement: 'L/min'
    update_interval: 5s
    filters:
      - multiply: 0.118  # constante de calibração aproximada

---

🧪 Como funciona?

O YF-S201 emite pulsos conforme a água passa. O ESPHome conta esses pulsos e converte em litros por minuto (L/min). A constante 0.118 pode variar entre sensores — ajuste para melhor precisão!

---

✅ Resultado

Você verá em tempo real no Home Assistant o fluxo de água em L/min, ideal para:

• Detectar consumo em máquinas de lavar, chuveiros, irrigação
• Acionar alertas em caso de vazamento
• Criar automações baseadas no uso de água

---

💡 Dica Extra:

Crie automações como:

• “Se fluxo de água por mais de 10 minutos, enviar notificação”
• “Se fluxo for detectado e ninguém estiver em casa, desligar a bomba d’água”

Código completo para o ESP Home no Home Assistant

substitutions:
  name: esphome-web-889d9c
  friendly_name: sensor_de_fluxo

esphome:
  name: ${name}
  friendly_name: ${friendly_name}
  min_version: 2024.6.0
  name_add_mac_suffix: false
  project:
    name: esphome.web
    version: dev

esp8266:
  board: nodemcuv2



logger:

# Enable Home Assistant API
api:

# Allow Over-The-Air updates
ota:
  - platform: esphome
    password: !secret wifisenha

# Allow provisioning Wi-Fi via serial
improv_serial:

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

captive_portal:

sensor:
  - platform: pulse_counter
    state_class: measurement
    name: "Fluxo de Água"
    id: fluxo_agua_lavadora
    pin: GPIO5
    update_interval: 1s
    filters:
    - lambda: return (x / 500.0); #Flow pulse: F=(6.68Q)±5% with Q=L/min
    unit_of_measurement: "L/min"

  - platform: integration
    device_class: water
    state_class: total_increasing
    name: "Água em m³"
    unit_of_measurement: 'm³'
    accuracy_decimals: 4
    sensor: fluxo_agua_lavadora
    time_unit: min
    icon: "mdi:water"
    filters:
        - lambda: return (x / 1000);

  - platform: integration
    device_class: water
    state_class: total_increasing
    name: "Agua em litros"
    unit_of_measurement: 'L'
    accuracy_decimals: 2
    sensor: fluxo_agua_lavadora
    time_unit: min
    icon: "mdi:water"

Card Home Assistant

title: Sensor de Fluxo
type: horizontal-stack
cards:
  - type: glance
    entities:
      - entity: sensor.esphome_web_889d9c_fluxo_de_gua
        name: Sensor de Fluxo
      - entity: sensor.esphome_web_889d9c_gua_em_m
        name: Cubagem
        icon: mdi:water-circle
      - entity: sensor.esphome_web_889d9c_agua_em_litros
        name: Quantidade
    columns: 1
    state_color: true
    show_header_toggle: true
    footer:
      type: graph
      entity: sensor.parede_mode_scene_power_meter
  - type: custom:button-card
    entity: sensor.esphome_web_889d9c_fluxo_de_gua
    name: Fluxo
    show_name: false
    show_state: false
    show_icon: true
    state_color: true
    icon: mdi:water-check-outline
    styles:
      card:
        - height: 360px
      icon:
        - color: |
            [[[
              const value = parseFloat(entity.state.replace(' L/min', '').replace(',', '.'));
              if (value > 0) return '#006699';
              if (value === 0) return '#ff9933';
              return 'red';
            ]]]
